导语：为什么三坐标花岗岩平台选型不能只看尺寸和报价
三坐标测量机的稳定性和测量精度，很大程度上取决于花岗岩平台的平面度与材料稳定性。
三坐标测量机（Coordinate Measuring Machine，CMM）的核心稳定性，很大程度上取决于它的花岗岩平台。平台不仅要承载被测工件和桥架运动，还要在长时间测量中保持微米级的几何精度。一块不合适的三坐标花岗岩平台，可能让整机示值误差超标、重复性变差，最终影响客户对设备的信任。
但在实际采购中，很多设备厂会陷入一个误区：先问"能不能做 1500×1000 mm"，再问"多少钱"，却很少关注精度等级、材料来源、研磨条件和检测环境。结果是打样时数据漂亮，批量交付后平面度波动大，装机后反复返工。
这篇文章将从 6 个核心维度，系统梳理三坐标花岗岩平台的选型方法。读完之后，你会得到一份可直接写入技术协议和供应商初筛的选型检查清单。
作者说明：本文由岩准供应链团队基于多年精密硬脆材料构件匹配经验整理，案例中的客户信息已做匿名处理。
1. 三坐标花岗岩平台的典型应用场景与核心功能
三坐标花岗岩平台在整机中主要承担三个功能：
- 基准支撑：为测量机提供稳定、低热膨胀、抗振的几何基准。
- 承载工件：承载从小型精密零件到大型发动机缸体等各类被测件。
- 配合运动系统：与桥架、立柱、导轨、气浮系统协同，保证重复测量精度。
因此，平台不是一块简单的"平板"，而是决定整机精度的关键结构件。选型时要把平台当作核心部件来对待，而不是普通外购件。
对于 精密花岗岩构件供应商的通用筛选方法，可以先建立整体框架，再回到三坐标专用场景细化。
2. 常见尺寸与选型：平台尺寸如何确定
平台尺寸直接决定工件装夹空间、运动行程和整机刚性。以下是三坐标花岗岩平台的常见尺寸段：
| 平台尺寸（mm） | 适用机型 | 精度等级 | 典型重量 |
|---|---|---|---|
| 500×400×100 | 小型台式 CMM | 0 级 / 00 级 | 50-100 kg |
| 1000×800×200 | 中型桥式 CMM | 00 级 / 0 级 | 500-800 kg |
| 1500×1000×250 | 中大型桥式 CMM | 00 级 | 1.5-2.5 t |
| 2000×1500×300 | 大型龙门 CMM | 00 级 / 0 级 | 4-7 t |
| 3000×2000×400 | 超大型龙门 CMM | 0 级（大尺寸更难保持 00 级） | 10 t 以上 |
选型建议：
- 先确定被测工件的最大尺寸和重量，再预留 20%-30% 的平台余量。
- 大型平台不要一味追求 00 级，要结合成本和实际测量精度需求。
- 超过 2000 mm 的平台，需要重点评估供应商的吊装、运输和地基建议。
如果你需要 超过 2000 mm 的大尺寸花岗岩底座，加工难点和供应商筛选逻辑会有显著不同。
3. 精度等级：00 级与 000 级花岗岩平台的验收标准
三坐标花岗岩平台通常要求 00 级以上，部分高端实验室机型要求 000 级。根据 GB/T 20428-2006《花岗石平板》的精度划分思路，等级数字越小，平面度公差越严格。
| 精度等级 | 精度定位 | 平面度参考值（μm/m²） | 典型三坐标应用场景 |
|---|---|---|---|
| 000 级 | 实验室级 / 最高精度 | ≤ 3 μm | 超高精度实验室 CMM、计量室基准 |
| 00 级 | 精密检测级 | ≤ 6 μm | 中高端桥式 CMM、生产车间 CMM |
| 0 级 | 工业检测级 | ≤ 12 μm | 普通 CMM、大型龙门 CMM |
| 1 级 | 一般检测级 | ≤ 24 μm | 一般检测平台，不常用于 CMM |
重要提醒：
- 上表数值是常见参考值，实际公差与平台具体尺寸相关。
- 验收时应按 GB/T 20428 或供需双方技术协议中的公差表核验，而不是简单套用 μm/m²。
- 大尺寸平台很难达到 000 级，盲目追求高等级会显著增加成本和交期。
想深入了解等级含义，可以参考 花岗岩平台精度等级 000/00/0/1 级是什么意思？。
4. 材料选择：济南青、印度黑与黑色花岗岩怎么选
花岗岩不是单一材料，不同产地、矿口的物理性能差异很大。三坐标平台常用材料对比如下：
| 材料 | 密度 | 热膨胀系数 | 稳定性 | 适用定位 |
|---|---|---|---|---|
| 济南青 | ≥ 2.65 g/cm³ | 低 | 优 | 中高端 CMM 平台首选 |
| 印度黑 | ≥ 2.75 g/cm³ | 极低 | 极优 | 高端 CMM、半导体级基座 |
| 黑色花岗岩 | ≥ 2.60 g/cm³ | 较低 | 良 | 经济型 CMM、教学/一般检测 |
采购建议：
- 中高端 CMM 优先选择济南青，性价比和稳定性平衡较好。
- 对热稳定性和长期精度要求极高的场景，可考虑印度黑。
- 要求供应商提供材料密度、吸水率检测报告，并明确材料批次追溯。
材料稳定性会直接影响平台的长期精度保持能力，不能只看颜色和报价。
5. 研磨能力与恒温检测条件核验
研磨是三坐标花岗岩平台加工的关键工序，直接决定平面度和表面粗糙度。检测条件则决定你拿到的数据是否可信。
研磨能力核验要点：
- 是否有恒温研磨车间（建议 20±1℃ 或更优）。
- 研磨设备行程是否能覆盖所需平台尺寸。
- 研磨工艺是否分级（粗磨、半精磨、精磨、抛光）。
- 是否有熟练技师团队和稳定的研磨环境。
检测条件核验要点：
- 是否使用电子水平仪或激光干涉仪检测平面度。
- 是否在恒温条件下检测（建议 20±1℃）。
- 是否能提供第三方校准证书（省级以上计量院为佳）。
- 检测报告的测量点密度是否足够（通常每 100-200 mm 一个测点）。
| 检测项目 | 常用设备 | 典型要求 |
|---|---|---|
| 平面度 | 电子水平仪 / 激光干涉仪 | 按 GB/T 20428 对应等级验收 |
| 平行度 / 垂直度 | 三坐标测量机 / 直角尺 | ≤ 5-20 μm |
| 粗糙度 Ra | 表面粗糙度仪 | 研磨面通常 Ra ≤ 0.4 μm，高精度 ≤ 0.2 μm |

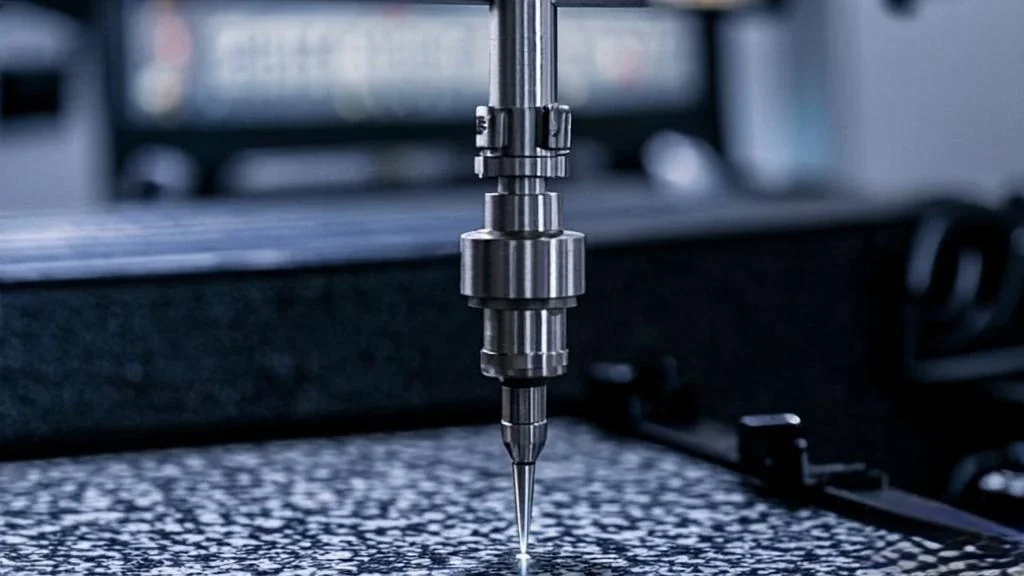

恒温检测室中的 CMM 平台平面度检测，是验证平台精度的关键环节。
不确定你的项目该选什么检测条件？ 提交构件需求，岩准会根据尺寸、精度、应用场景给出匹配建议。
6. 三坐标花岗岩平台供应商筛选重点
为三坐标设备采购花岗岩平台时，建议优先筛选具备以下能力的供应商：
| 能力维度 | 具体要求 | 核验问法 |
|---|---|---|
| 尺寸能力 | 最大加工尺寸覆盖你的需求，且有大尺寸平台案例 | 最大做过多大尺寸？有没有同类案例？ |
| 精度稳定性 | 00 级或 000 级批量交付经验 | 一年交付过多少件 00 级平台？返工率多少？ |
| 材料渠道 | 稳定的济南青 / 印度黑材料来源 | 材料来源是哪里？能否提供批次追溯？ |
| 检测设备 | 电子水平仪 / 激光干涉仪 + 恒温检测室 | 检测室温度控制范围？设备最近一次校准时间？ |
| 行业经验 | 服务过 CMM 设备厂或计量设备厂 | 有没有服务过三坐标设备厂？能否提供类似案例？ |
| 交付能力 | 交期可控，包装运输方案成熟 | 典型交期多少？包装运输方案是什么？ |
核验建议：不要只听供应商说"能做 00 级"，要追问"做过多少件""检测环境是什么""能不能提供第三方报告"。
全国精密花岗岩构件产业带分布 显示，山东、江苏、上海等地在三坐标平台方面有较集中的能力。
7. 实战案例：一台中型桥式 CMM 的平台选型过程
某三坐标设备厂开发一款中型桥式 CMM，工作行程 1200×800×600 mm，计划年销量 30 台。他们需要为整机配套花岗岩平台。
他们遇到的问题：前期只看报价，选择了一家低价供应商。结果首批交付的平台平面度偏差在 8-12 μm 之间波动，导致设备装机后重复测量误差超标，返工率高达 25%。
他们的选型路径：
- 确定平台尺寸为 1500×1000×250 mm，预留工件装夹和运动空间。
- 精度目标定为 00 级，满足大多数工业检测需求。
- 材料选择济南青，平衡成本和稳定性。
- 筛选出 3 家具备 1500 mm 以上恒温研磨能力的供应商。
- 要求每家提供 1 件打样，检测平面度、平行度和粗糙度。
- 重点考察批量一致性：要求供应商提供近半年同类平台的检测数据分布。
结果：最终选择的供应商单价比最低价高 10%，但打样平面度稳定在 4 μm 以内，批量交付后返工率降到 3% 以下。按年交付 30 台计算，综合成本（返工、延误、客户投诉）反而下降了约 18%。
这个案例说明：三坐标花岗岩平台选型的核心，不是找最便宜的，而是找精度稳定性和批量一致性最匹配的。
8. 常见陷阱与验收清单
| 陷阱 | 问题 | 正确做法 |
|---|---|---|
| 只看平台报价 | 平台成本只占整机一小部分，但精度问题影响整机口碑 | 把平台当作核心部件来选型 |
| 忽视恒温检测 | 非恒温检测的数据不可靠 | 要求恒温检测报告 |
| 材料 unspecified | 不同材料性能差异大 | 明确材料种类、产地、密度、吸水率 |
| 检测点太少 | 测量点密度不够会掩盖局部误差 | 要求按标准网格密度检测 |
| 忽略批量一致性 | 打样好不代表批量好 | 考察供应商的过程控制能力 |
三坐标花岗岩平台验收建议：
- 明确验收标准：按 GB/T 20428 或企业内控标准，写明具体尺寸对应的平面度公差。
- 约定检测环境：温度 20±1℃，平台在检测室稳定放置 ≥ 12 小时。
- 要求测量点布图：不能只看一个最终数值，要看测点分布和实测数据。
- 索要第三方校准证书：高精度平台建议由省级以上计量院出具。
- 首批批量抽检：建议首批至少抽检 2-3 件，验证一致性。
常见问题解答（FAQ）
Q1: 三坐标花岗岩平台最关键看哪几个参数？
主要看 6 个维度：平台尺寸、精度等级、材料选择、研磨能力、检测条件、供应商筛选。不要只看尺寸和报价。
Q2: 00 级和 0 级花岗岩平台有什么区别？
按 GB/T 20428 的参考值，00 级平面度约为 0 级的一半。例如 1000×800 mm 平台，00 级平面度约 8-10 μm，0 级约 16-20 μm。00 级适合中高端 CMM，0 级适合普通工业检测。
Q3: 三坐标平台尺寸怎么确定？
先确定被测工件的最大尺寸和重量，再预留 20%-30% 的装夹和运动空间。不要过度放大，否则会增加成本和刚性风险。
Q4: 济南青和印度黑哪个更适合三坐标平台？
济南青是国内中高端 CMM 的主流选择，性价比好；印度黑密度更高、热膨胀系数更低，适合高端 CMM 和长期稳定性要求极高的场景。没有绝对好坏，要看应用场景和预算。
Q5: 三坐标平台平面度怎么验收？
建议在 20±1℃ 恒温环境下，使用电子水平仪或激光干涉仪按网格布点检测。验收报告应包含测量点布图、实测数据、检测设备校准信息和检验日期。
Q6: 批量订单如何保证一致性？
重点考察供应商的过程控制能力：是否有恒温研磨车间、是否有足够的半成品在时效存放、是否有批量检测数据、是否愿意接受首批抽检。
关键要点总结
为三坐标测量机选购花岗岩平台，核心看 6 个维度：
- 尺寸：按工件尺寸预留 20%-30% 余量，大尺寸不要盲目追求高等级。
- 精度等级：中高端 CMM 通常选 00 级，高端实验室机型选 000 级。
- 材料：济南青是主流，印度黑用于更高稳定性要求。
- 研磨能力：恒温车间、分级工艺、熟练技师缺一不可。
- 检测条件：恒温检测 + 网格布点 + 第三方证书是信任基础。
- 供应商筛选：重点看尺寸能力、精度稳定性、材料渠道、检测设备、行业经验和交付能力。
不要只看报价，平台的精度稳定性和批量一致性直接影响整机口碑。初次合作建议先打样，验证平面度、平行度、粗糙度和检测报告后再批量。
如果你需要一份按你的机型、尺寸、精度目标定制的三坐标花岗岩平台选型清单，可以直接向我们提交需求。
三坐标花岗岩平台选型检查清单
你可以把下面这份清单直接写入技术协议，或作为供应商初筛的逐项核对表：
一、基础参数
- 平台尺寸（长×宽×厚）是否满足工件装夹和运动行程？
- 精度等级是否明确到具体尺寸对应的平面度公差？
- 材料种类（济南青/印度黑/黑色花岗岩）是否明确？
- 是否要求材料密度、吸水率检测报告？
二、加工与检测
- 是否有恒温研磨车间？温度控制范围是多少？
- 研磨工艺是否分级（粗磨/半精磨/精磨/抛光）？
- 检测设备有哪些？（电子水平仪/激光干涉仪/三坐标/粗糙度仪）
- 检测设备最近一次校准是什么时候？能否提供校准证书？
三、验收标准
- 检测环境是否约定为 20±1℃？
- 是否要求测量点布图和实测数据？
- 是否要求第三方计量院校准证书？
- 批量交付是否约定抽检比例？
四、交付与售后
- 典型交期是多少？是否包含时效处理时间？
- 包装运输方案是否能防止磕碰和变形？
- 到货后精度异常的处理流程是什么？
