导语：半导体设备花岗岩基座为什么比普通平台要求更高
半导体检测设备的花岗岩基座需要在恒温洁净室中保持极高的几何精度和长期稳定性。
半导体检测设备，尤其是晶圆检测、量测和光学检测设备，对机械结构的稳定性要求极高。花岗岩基座因其低热膨胀、高阻尼、无磁性、长期尺寸稳定等特点，成为这类设备的关键结构件。
但半导体设备的花岗岩基座采购，比普通平台复杂得多。它不仅要求 000 级甚至更高的几何精度，还对材料均匀性、气浮孔加工、洁净度、恒温检测和长期稳定性验证有严格要求。
这篇文章将从半导体设备的实际需求出发，梳理花岗岩基座采购中必须关注的 5 个核心维度，帮助你筛选出真正具备能力的供应商。
作者说明：本文由岩准供应链团队基于多年半导体/光学设备构件匹配经验整理，案例中的客户信息已做匿名处理。
1. 半导体设备为什么偏爱花岗岩基座
半导体设备的工作环境要求：
- 热稳定性：设备在恒温洁净室内运行，基座需要极低的热膨胀系数，减少温度波动对精度的影响。
- 减振性能：晶圆检测和光学量测对振动敏感，花岗岩的高阻尼特性有助于吸收微振动。
- 无磁性：避免磁性干扰精密传感器和晶圆传输系统。
- 长期稳定性：经过充分时效处理的花岗岩，内部应力低，尺寸变化小。
- 耐腐蚀性：在洁净室环境中不易氧化或腐蚀。
这些特性使花岗岩成为半导体检测设备基座、运动平台和光学平台的理想材料。但要把这些特性发挥出来，对材料选择、加工工艺和检测条件都有极高要求。
2. 精度要求：半导体级花岗岩基座通常以 000 级为起点
半导体级花岗岩基座的精度通常高于普通 CMM 平台。
| 精度指标 | 典型要求 | 说明 |
|---|---|---|
| 平面度 | ≤ 3 μm/m²（000 级） | 部分高端设备要求更高 |
| 平行度 | ≤ 3-5 μm | 运动轴安装面之间 |
| 垂直度 | ≤ 5 μm/1000 mm | 立柱/桥架安装面 |
| 粗糙度 Ra | ≤ 0.2 μm | 气浮面和光学基准面 |
| 孔位精度 | ± 0.01 mm 或更高 | 气浮孔、螺纹孔位置 |
核验建议：半导体级基座必须要求恒温检测报告，检测温度应接近设备实际运行温度（通常为 20±0.5℃ 或 20±1℃）。非恒温条件下检测的数据，无法真实反映基座精度。
关于精度等级的详细解读，可以参考 花岗岩平台精度等级 000/00/0/1 级是什么意思？。
3. 材料选择：印度黑、济南青与材料稳定性
| 材料 | 密度 | 热膨胀系数 | 吸水率 | 适用定位 |
|---|---|---|---|---|
| 印度黑 | ≥ 2.75 g/cm³ | 极低 | < 0.05% | 高端半导体设备基座首选 |
| 济南青 | ≥ 2.65 g/cm³ | 低 | < 0.1% | 中高端半导体设备、性价比之选 |
| 黑色花岗岩 | ≥ 2.60 g/cm³ | 较低 | < 0.15% | 一般半导体辅助结构 |
材料核验重点：
- 密度是否达到要求（印度黑 ≥ 2.75 g/cm³，济南青 ≥ 2.65 g/cm³）。
- 吸水率是否 < 0.1%。
- 同一块材料内部是否有裂纹、色差、砂眼。
- 是否提供材料批次追溯。
建议：对于关键基座，可要求供应商提供材料岩相分析报告或第三方材料检测报告。材料稳定性会直接影响设备长期精度保持能力。
4. 气浮平台加工：孔位精度、洁净度与装配要求

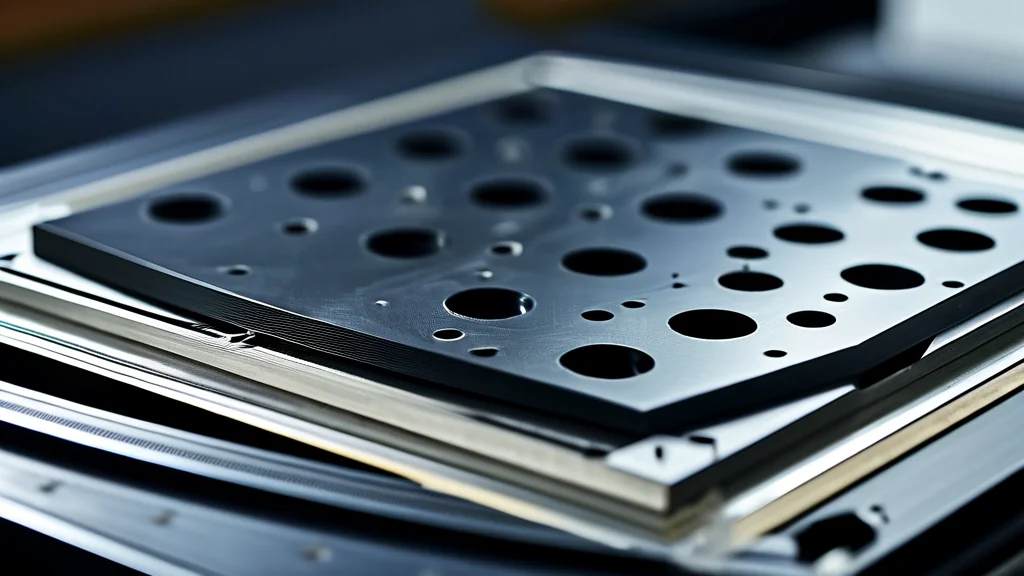

许多半导体检测设备使用气浮运动平台（Air Bearing Stage），在花岗岩基座上加工大量精密气浮孔和导轨安装面。
| 加工要点 | 要求 |
|---|---|
| 气浮孔位置精度 | 通常 ± 0.01 mm 或更高 |
| 孔径一致性 | 直接影响气膜均匀性 |
| 气浮面平面度 | 通常 000 级 |
| 表面粗糙度 | Ra ≤ 0.2 μm，甚至更低 |
| 洁净度 | 加工和清洗过程需控制颗粒污染 |
供应商筛选重点：
- 是否有气浮平台加工经验。
- 是否有高精度 CNC 加工气浮孔的能力。
- 是否有洁净组装和清洗环境。
- 是否了解常见气浮设计规范（如节流孔布局、气膜厚度等）。
气浮平台的孔位精度、孔径一致性和气浮面平面度，直接影响运动系统的性能。
有气浮平台项目需要评估供应商？ 提交构件需求，岩准会帮你匹配有气浮加工经验的供应商。
5. 恒温检测：半导体基座验收的必备条件
半导体级花岗岩基座的检测必须在恒温环境下进行，否则检测结果无法反映真实精度。
| 检测条件 | 建议要求 |
|---|---|
| 检测温度 | 20±0.5℃ 或 20±1℃ |
| 温度稳定时间 | 构件在检测室放置 ≥ 24 小时 |
| 检测设备 | 激光干涉仪、电子水平仪、高精度三坐标 |
| 检测报告 | 第三方计量院校准证书 |
核验建议：要求供应商提供恒温检测室的温湿度记录，以及过往半导体基座的检测报告样本。如果供应商无法提供恒温检测条件，基本可以直接排除。
6. 半导体花岗岩基座长期稳定性验证：自然时效与跟踪数据
半导体设备一旦投入产线，通常需要连续稳定运行多年。基座的长期尺寸稳定性直接影响设备的长期精度保持能力。
稳定性保障措施：
- 材料经过 2 年以上自然时效。
- 加工过程中多次粗加工-时效-精加工的循环。
- 出厂前在恒温环境下放置并复检。
- 提供首检、复检建议周期。
核验建议：询问供应商是否有长期跟踪数据，或能否提供类似构件的稳定性验证案例。对于关键项目，可以在技术协议中约定复检周期和精度漂移上限。
7. 实战案例：一台晶圆量测设备的基座选型
某半导体设备厂开发一台晶圆量测设备，基座尺寸为 1200×800×200 mm，要求 000 级平面度，气浮运动系统集成。
他们的选型路径：
- 材料选定印度黑，确保高热稳定性和低密度变化。
- 筛选有气浮平台加工经验的供应商，排除仅有普通平台能力的厂家。
- 要求供应商提供恒温检测报告，温度条件 20±0.5℃。
- 考察供应商的 CNC 加工能力、气浮孔加工精度和洁净组装环境。
- 先下 1 件打样，检测气浮面平面度、孔位精度和装配接口尺寸。
- 验证合格后，再进入小批量试产。
结果：打样基座平面度 ≤ 2.5 μm，气浮孔位精度 ± 0.008 mm，气浮面 Ra 0.15 μm，满足设备集成要求。小批量试产后，首批 10 件平面度一致性控制在 3 μm 以内。
这个案例说明：半导体级花岗岩基座的筛选，核心在于验证供应商是否有真实的半导体/气浮项目经验，而不是只看普通平台的加工能力。
8. 常见陷阱与半导体基座供应商筛选清单
| 陷阱 | 问题 | 正确做法 |
|---|---|---|
| 用 CMM 平台标准选半导体基座 | 半导体基座对材料和稳定性要求更高 | 单独制定半导体级验收标准 |
| 忽视气浮加工能力 | 气浮孔精度直接影响运动性能 | 选择有气浮平台经验的供应商 |
| 检测环境不达标 | 非恒温检测数据不可靠 | 要求恒温检测报告 |
| 材料 unspecified | 不同材料热膨胀系数差异大 | 明确材料种类、密度、产地 |
| 只看短期精度 | 半导体设备需要多年稳定运行 | 关注长期稳定性和时效处理 |
半导体基座供应商筛选清单：
| 核验维度 | 关键问题 |
|---|---|
| 半导体行业经验 | 是否服务过半导体/光学设备厂？是否有气浮平台案例？ |
| 精度能力 | 是否稳定做过 000 级平台？能否提供恒温检测报告？ |
| 材料控制 | 是否能提供印度黑/济南青材料检测报告和批次追溯？ |
| 气浮加工 | 是否有高精度 CNC 气浮孔加工经验？洁净组装环境如何？ |
| 检测条件 | 恒温检测室温度控制范围？是否有第三方校准证书？ |
| 长期稳定性 | 是否提供时效处理方案？是否有长期跟踪数据？ |
关于通用供应商筛选框架，可以参考 如何选择精密花岗岩构件供应商？。
常见问题解答（FAQ）
Q1: 半导体设备为什么用花岗岩基座？
因为花岗岩具有低热膨胀、高阻尼、无磁性、长期尺寸稳定和耐腐蚀等特性，非常适合恒温洁净室环境下的高精度检测和量测设备。
Q2: 半导体级基座精度要求有多高？
通常以 000 级平面度为起点，部分高端设备要求更高。平行度、垂直度、粗糙度和孔位精度也远高于普通工业平台。
Q3: 印度黑和济南青哪个更适合半导体？
印度黑密度更高（≥2.75 g/cm³）、吸水率更低、热膨胀系数更低，是高端半导体基座的首选。济南青可用于中高端场景，性价比更好。
Q4: 气浮平台加工需要什么能力？
需要高精度 CNC 加工气浮孔的能力、孔位精度控制（通常 ±0.01 mm 或更高）、气浮面精密研磨能力、洁净组装和清洗环境，以及对气浮设计规范的理解。
Q5: 恒温检测为什么必不可少？
因为花岗岩的热膨胀系数虽然低，但温度变化仍会导致微米级变形。非恒温条件下检测的数据无法反映基座在实际使用环境中的真实精度。
Q6: 怎么验证基座长期稳定性？
一看材料是否经过充分自然时效；二看加工工艺是否有多次粗加工-时效-精加工循环；三看出厂前是否在恒温环境放置复检；四看供应商是否能提供类似构件的长期跟踪数据。
关键要点总结
- 半导体设备花岗岩基座要求 000 级精度、极低热膨胀、高材料均匀性和长期稳定性。
- 印度黑是高端半导体基座的首选材料，济南青可用于中高端场景。
- 气浮平台加工需要高精度 CNC、气浮孔加工经验和洁净组装环境。
- 恒温检测是半导体级基座验收的必备条件。
- 供应商筛选应重点关注半导体行业经验、气浮加工能力和检测条件，不能简单用 CMM 平台标准套用。
如果你有半导体设备花岗岩基座项目，建议尽早明确材料、精度、气浮和检测要求。
半导体设备花岗岩基座供应商筛选检查清单
你可以把下面这份清单直接用于供应商初筛或实地考察：
一、行业与案例
- 是否服务过半导体/光学/晶圆检测设备厂？
- 是否有气浮平台或光学平台加工案例？
- 能否提供类似尺寸和精度等级的检测报告样本？
二、材料控制
- 材料种类是否明确？（印度黑/济南青）
- 密度、吸水率是否达到要求？
- 能否提供材料批次追溯或第三方材料检测报告？
三、精度与检测
- 是否稳定做过 000 级平台？
- 恒温检测室温度控制是否达到 20±0.5℃ 或 20±1℃？
- 检测设备是否包含激光干涉仪/电子水平仪/高精度三坐标？
- 能否提供第三方计量院校准证书？
四、气浮与洁净
- 是否有高精度 CNC 气浮孔加工能力？
- 气浮孔位置精度能否达到 ±0.01 mm 或更高？
- 是否有洁净组装和清洗环境？
- 是否了解节流孔布局、气膜厚度等气浮设计规范？
五、长期稳定性
- 材料是否经过 2 年以上自然时效？
- 加工工艺是否包含多次时效循环？
- 是否能提供长期稳定性跟踪数据或复检建议？
